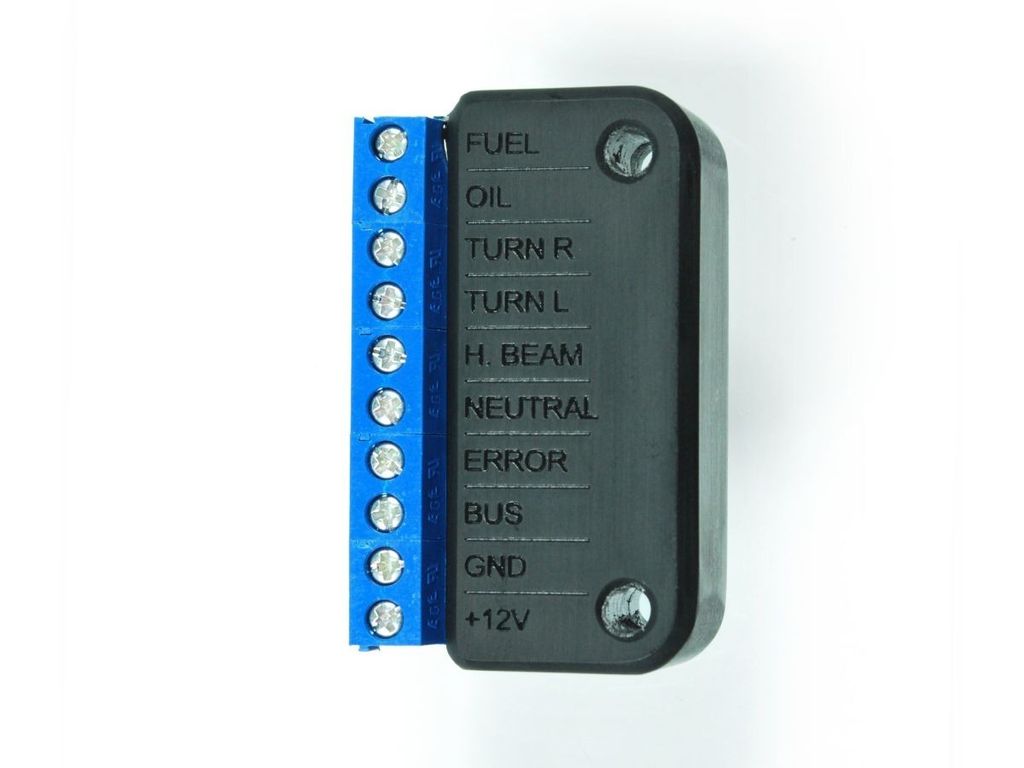

Kopplingsbox Motogadget Motoscope Pro Breakout Box A
Motogadget Breakout Box J1850 för Motoscope Pro
Läs mer
- Digital adaptermodul för smidig anslutning av Motoscope Pro
- Ingen lödning eller krympning krävs
- Vibrationsdämpad och vattentät ingjutning
- Utrustad med skruvplintar för enkel anslutning
- Mått: 26 mm x 39 mm x 10 mm
- Ansluter bränsle/reserv, oljetrycksgivare, blinkers höger/vänster, helljus, neutral och motorvarningslampa till 930269 Motoscope Pro
- Innehåller Breakout Box J1850-adapter med specifik kontakt, 32 anslutningsplintar, 2 x M3 fästskruvar, 32 ändhylsor, plastplatta för fixering och förankring av kablar samt 2 buntband
För H-D-modeller med SAE J1850 digitalt bussystem samt V-Rod-modeller med DEUTSCH (VRSC)-kontakt. Ej kompatibel med modeller som använder H-D LAN.
Passar: Universal
| Tillverkarens Art. Nr. | 1005040 |
-
Hämtamotoscope_pro_Instructions.pdf908.11 KB
Motoscope Pro Breakout Box
- The Breakout Box J1850 is an digital adapter module for the hassle-free connection of the motoscope pro in combination with several Harley Davidsons. No soldering or crimping necessary, so the warranty remains intact
- For H-D models with the SAE J1850 digital bus system
- Fits Vrod models that have DEUTSCH (VRSC) plug connectors.
- Important: Not compatible with any models that use H-D LAN
- Parts Delivered: Breakout Box J1850 adapter with specific plug connector / 32 connection terminals / 2 x M3 mounting screws / 32 cable end sleeves / Plastic sheet for fixing and anchoring the cables / 2 cable ties
- Used to connect the following indicator lights to the 930269 Motoscope Pro:
- Fuel/reserve
- Oil pressure switch
- Left and right turn indicators
- High beam
- Neutral
- Motor warning light
- The Breakout box comes with easy screw-on terminals
- Vibration resistant and waterproof molded
- Dimensions: 26mm x 39mm x 10mm
Fits: Universal
